还能这么玩？用VsCode画类图、流程图、时序图、...不要太爽

软件设计中，有好几种图需要画，列如流程图、类图、组件图等，我知道大部分人画流程图一般都会用微软的viso绘制，我之前也是这个习惯。viso画图有个不好的地方是需要时刻去调整线条和边框已达到简洁美观，今天我给大家介绍一款程序员画图神器PlantUML，一款你用了就爱上的画图软件！

VsCode以插件的形式支持了这款画图神器，还不知道VsCode？

VsCode 强劲地自定义功能，已经成为程序员最爱编辑器。Microsoft在2015年4月30日Build 开发者大会上正式宣布了 Visual Studio Code 项目:一个运行于 Mac OS X、Windows和Linux之上的，针对于编写现代 Web 和云应用的跨平台源代码编辑器。

该编辑器也集成了所有一款现代编辑器所应该具备的特性，包括语法高亮(syntax high lighting)，可定制的热键绑定(customizable keyboard bindings)，括号匹配(bracket matching)以及代码片段收集(snippets)。Somasegar 也告知笔者这款编辑器也拥有对 Git 的开箱即用的支持。引用360百科

主角出场

PlantUML

PlantUML是一个开源项目，支持快速绘制：

时序图用例图类图活动图 (旧版语法在此处)组件图状态图对象图部署图定时图...

同时还支持以下非UML图:

线框图形界面架构图规范和描述语言 (SDL)Ditaa diagram甘特图MindMap diagram以 AsciiMath 或 JLaTeXMath 符号的数学公式

通过简单直观的语言来定义这些示意图,与MarkDown有类似的作用，这两种语言一个主要面向文本渲染一个主要用于图形绘制。

语法

语法简单明了，查看以下官方教程我截取几个官网的事例图片在这里：

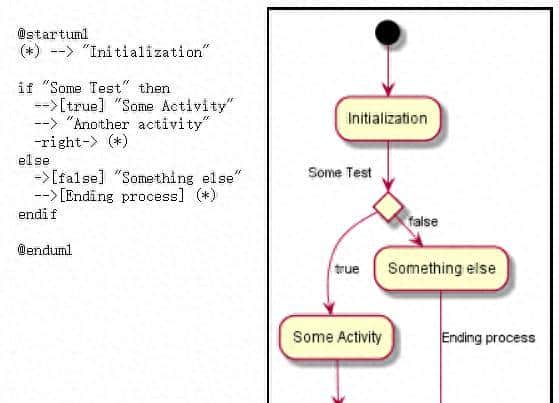

• 活动图

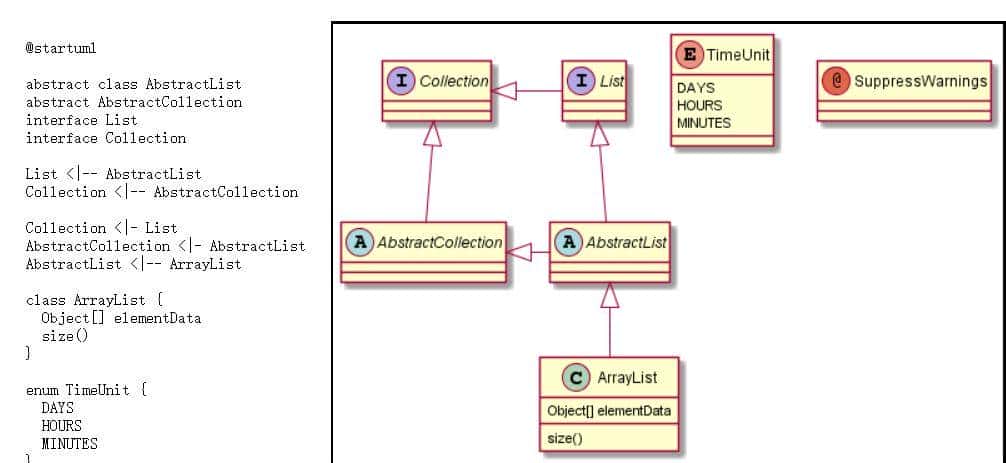

类图

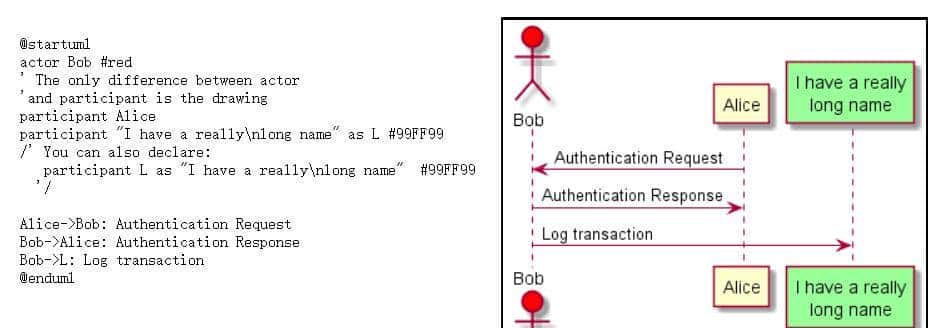

• 时序图

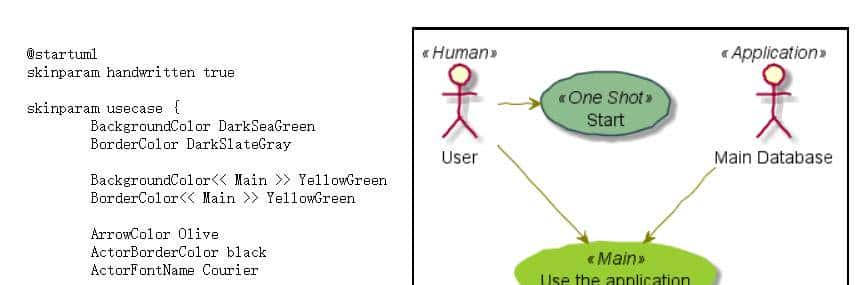

• 用例图

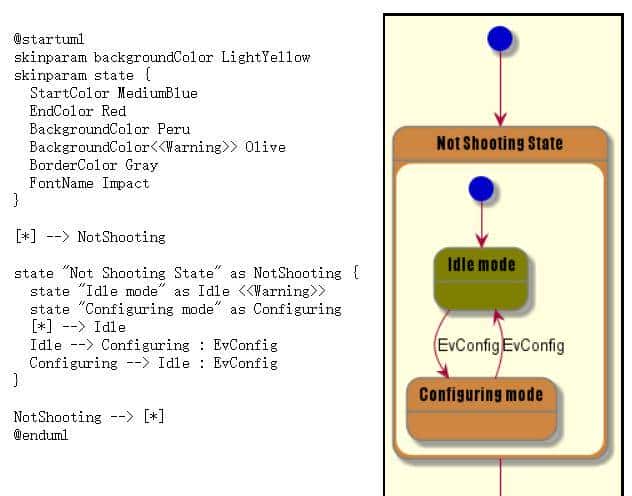

• 状态图

图中的图片都是用源代码' '写'' 出来的哦！是不是很cool

PlantUML遇上VsCode

安装

• 安装graphviz-2.38.msi
• 安装2个vscode插件:

PlantUML、Graphviz Preview

例子

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

预览

Alt+D

文件格式

.wsd, .pu, .puml, .plantuml, .iuml

如何导出

F1/ctrl+shift+p; PlantUML:导出当前图表；选择导出格式png；导出即可。

好了，这么好用工具赶紧用起来吧！
