图解使用Nuget集成三维图形控件

之前老王一直给CATIA、Solidworks开发三维CAD插件，开发的程序都不能独立运行，处处受制于人，非常担心哪一天被川建国同志给制裁了。经过一番调研，老王发现基于国产的Rapid SDK用.Net可方便开发三维CAD图形应用。结合nuget可以大大简化程序集配置过程，使得集成.Net图形控件更加简单。因而老王迫不及待的写下此文跟大家分享，帮助大家快速搭建三维程序， 早日开发自主的CAD/CAE/CAM应用。

1 准备工作

Rapid SDK最低可以支持.Net 4.0, 因而使用VS2010及其后续版本都可以使用。

注意：假如没有安装VS2019，则需要安装一下最新的VC++的运行时库，下载链接如下：

• x86: vc_redist.x86.exe
• x64: vc_redist.x64.exe

1.1 创立WinForm工程

假如是跟已有的项目集成，即可以跳过此步。

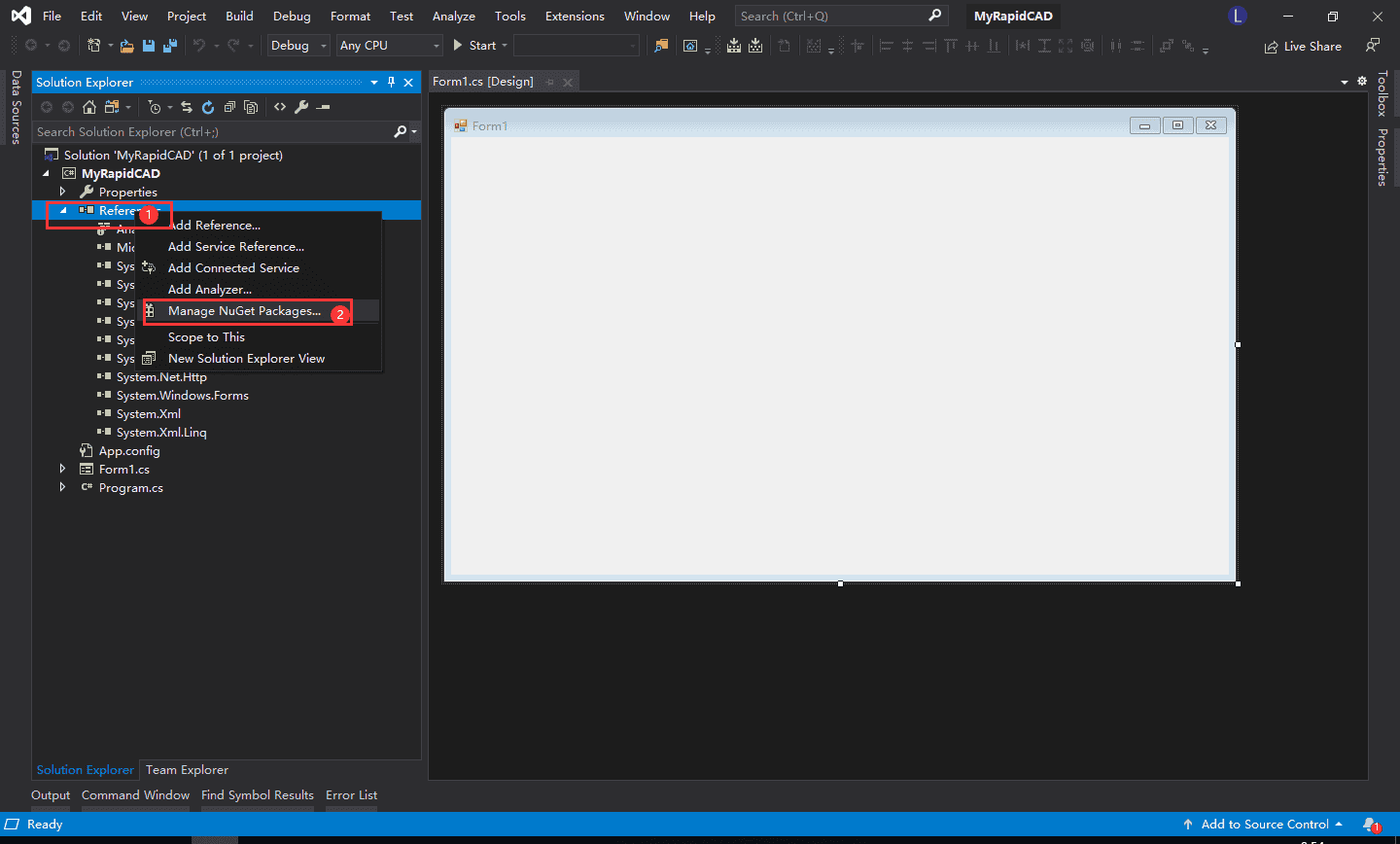

1.2 使用nuget增加三维控件

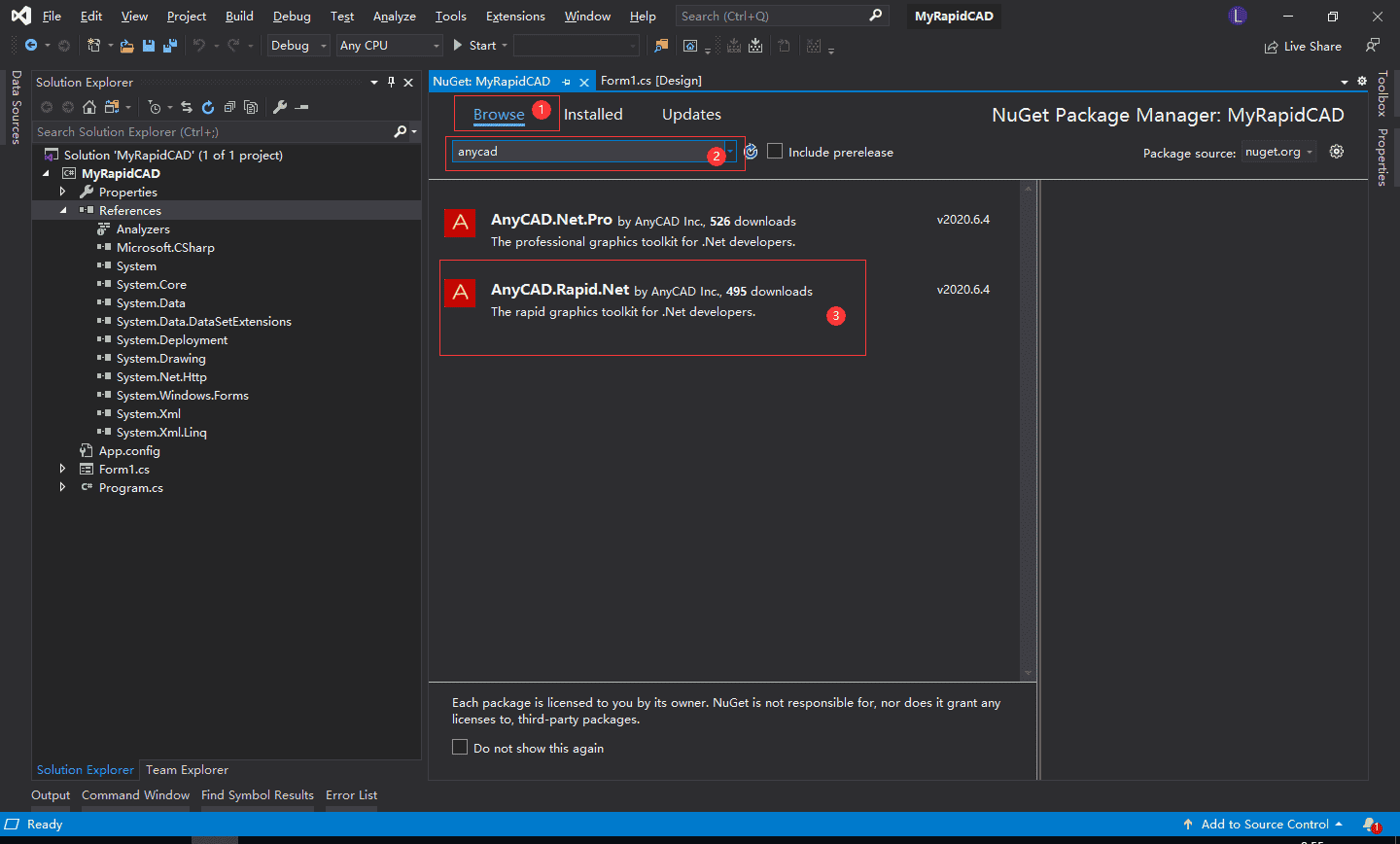

使用nuget自动增加.Net程序集引用

2 开始写代码

2.1 在窗体上增加控件容器

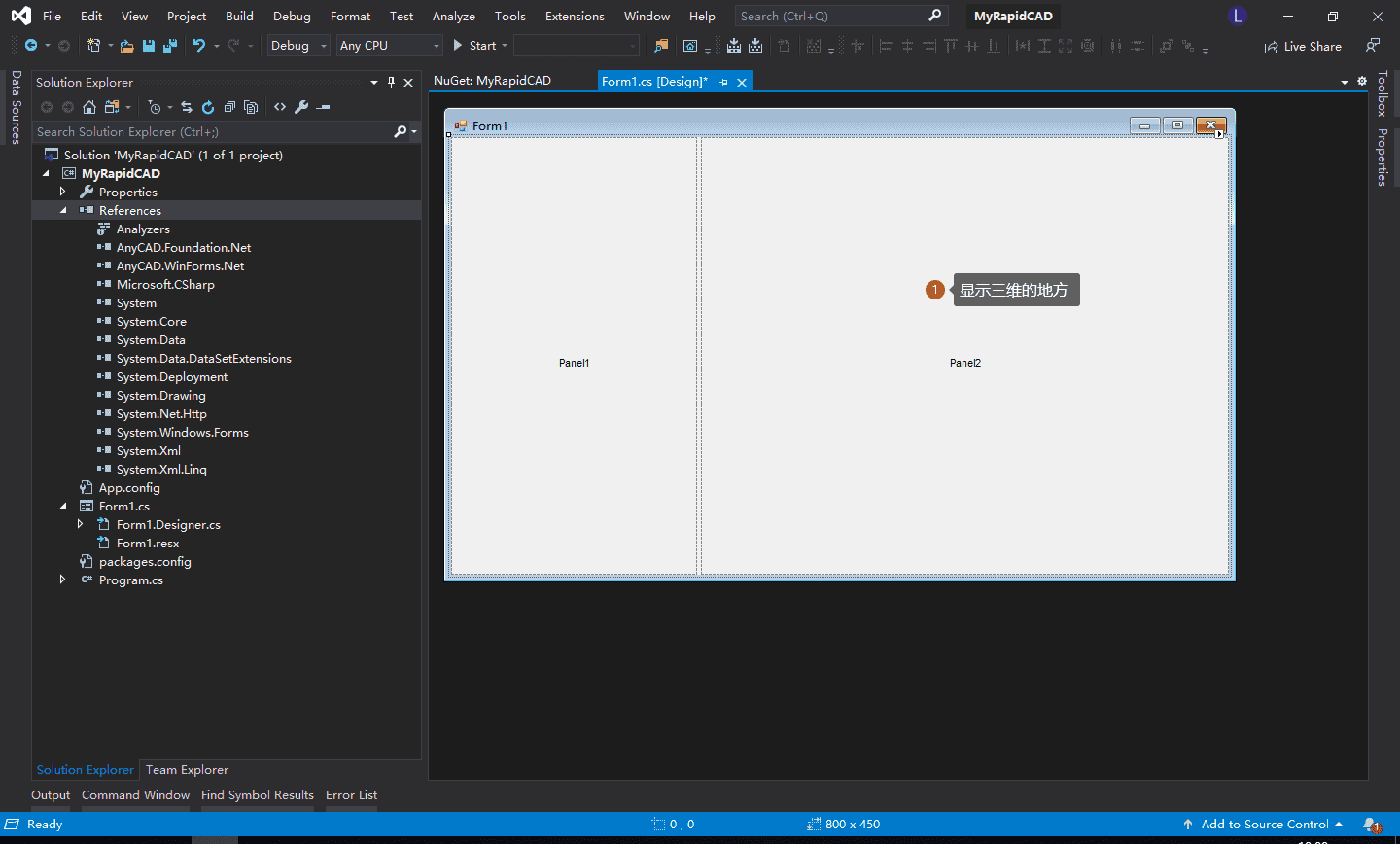

可以使用Panel这样的Container控件来存放三维控件。

2.2 创立三维控件

    public partial class Form1 : Form    {        RenderControl mRenderView;        public Form1()        {            InitializeComponent();            mRenderView = new RenderControl();            this.splitContainer1.Panel2.Controls.Add(mRenderView);            mRenderView.Dock = DockStyle.Fill;        }    }

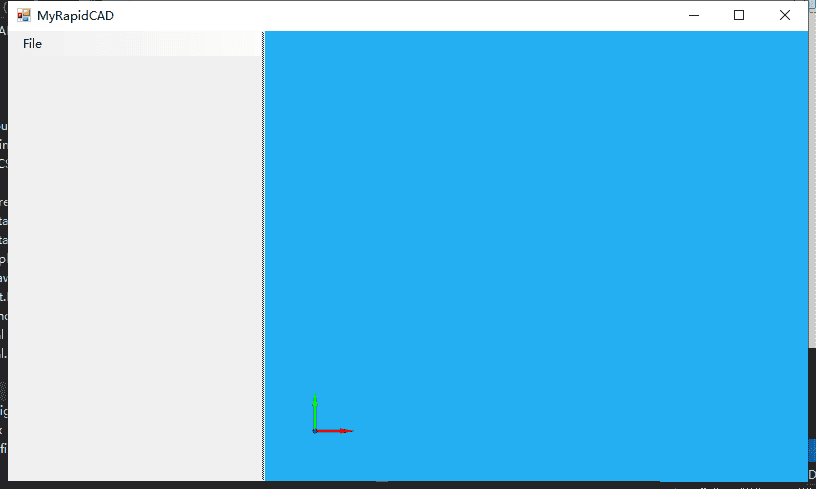

2.3 运行

3 开发CAD应用

3.1 开发CAD浏览器

添加打开文件菜单，在解决函数中添加以下代码：

        private void openToolStripMenuItem_Click(object sender, EventArgs e)        {            OpenFileDialog dlg = new OpenFileDialog();            dlg.Filter = "STEP File (*.stp;*.step)|*.stp;*.step||";            if (DialogResult.OK != dlg.ShowDialog())                return;            var shape = StepIO.Open(dlg.FileName);            if(shape != null)            {                mRenderView.ShowShape(shape, new Vector3(0.8f));                mRenderView.ZoomAll();            }        }

运行测试

3.2 开发参数化建模程序

创立一个复杂的扫掠体。

        public override void Run(RenderControl render)        {            var startPt = new GVec(0, 100, 0);            var points = new GPntList();            points.Add(new GPnt(startPt.XYZ()));            points.Add(new GPnt(startPt.Added(new GVec(0, 0, 150)).XYZ()));            points.Add(new GPnt(startPt.Added(new GVec(0, 100, 150)).XYZ()));            points.Add(new GPnt(startPt.Added(new GVec(-100, 100, 150)).XYZ()));            points.Add(new GPnt(startPt.Added(new GVec(-100, 300, 150)).XYZ()));            points.Add(new GPnt(startPt.Added(new GVec(100, 300, 150)).XYZ()));            TopoShape path = SketchBuilder.MakePolygon(points, false);            var sectionList = new TopoShapeList();            GAx2 coord1 = new GAx2(new GPnt(startPt.Added(new GVec(- 25, - 25, 0)).XYZ()), GP.DY());            TopoShape section1 = SketchBuilder.MakeRectangle(coord1, 50, 50, 10, false);            render.ShowShape(section1, Vector3.Red);            render.ShowShape(path, Vector3.Green);            TopoShape pipe = FeatureTool.SweepByFrenet(section1, path, EnumSweepTransitionMode.RoundCorner,                false);            render.ShowShape(pipe, Vector3.Blue);        }

运行

更多示例请参考官方的github代码仓库： anycad/anycad.rapid.net.sample

4 小结

经过以下简单的三步即可以集成Rapid SDK了：

• nuget下载和管理 Rapid SDK
• 初始化三维控件
• 应用开发

使用Rapid CAD SDK使得开发个性化、特定领域应用的CAD/CAM/CAE程序门槛大大降低。从此以后，老王终于可以无忧无虑地写代码啦！
