10.1.5 布局优化利器之 Hierarchy Viewer

无论是哪本讲解布局优化的参考书，它们都不得不提到Hierarchy Viewer。不过，通常情况下，Hierarchy（英['haɪərɑːkɪ]）Viewer无法在真机上进行使用，它只能在工厂的Demo机和模拟器上使用，即非加密过的设施。Google的大神——Romain Guy提供了一个开源项目View Server，通过这个程序可以让普通的手机也能使用Hierarchy Viewer，有兴趣的朋友可以前去理解一下，传送门：点击前往

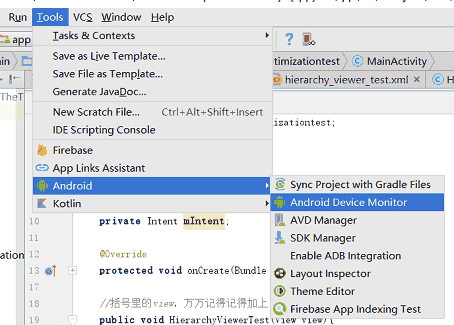

下面在模拟器中使用这个工具，如图进入ADM：

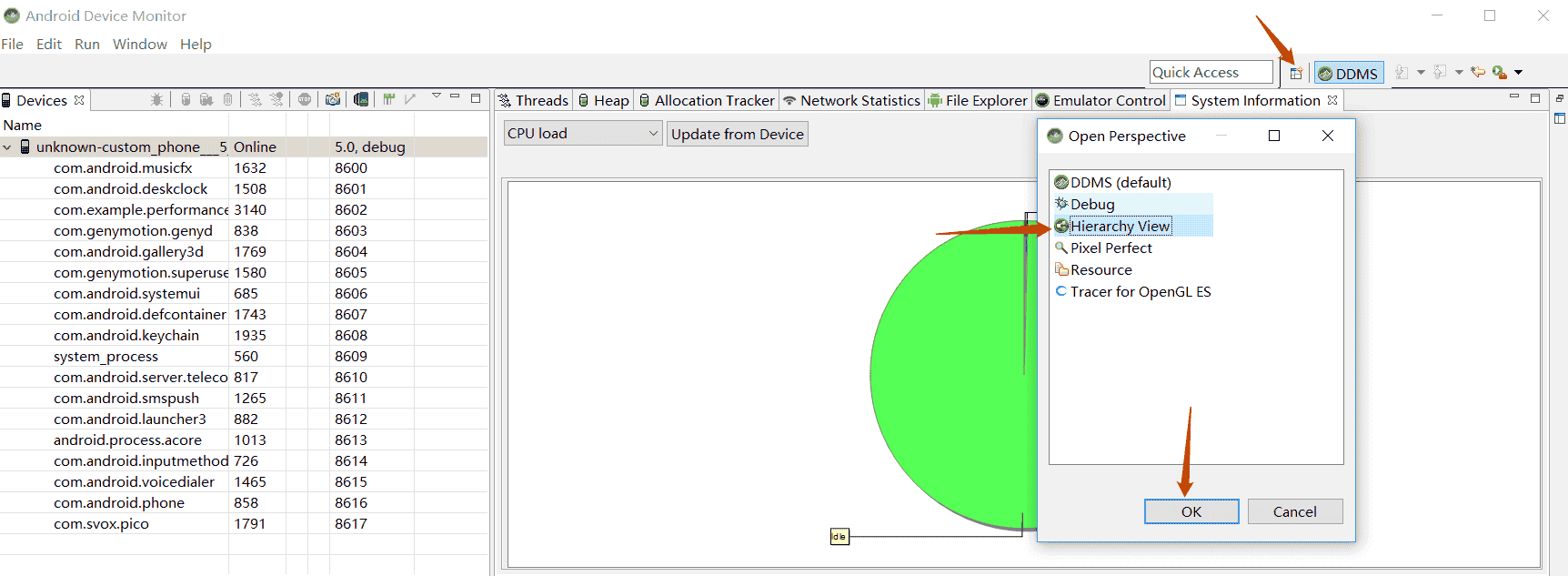

进入ADM界面之后，如下图点击右上角DDMS左侧按钮，弹出对话框，再点击Hierarchy Viewer，而后OK，就可打开Hierarchy Viewer界面：

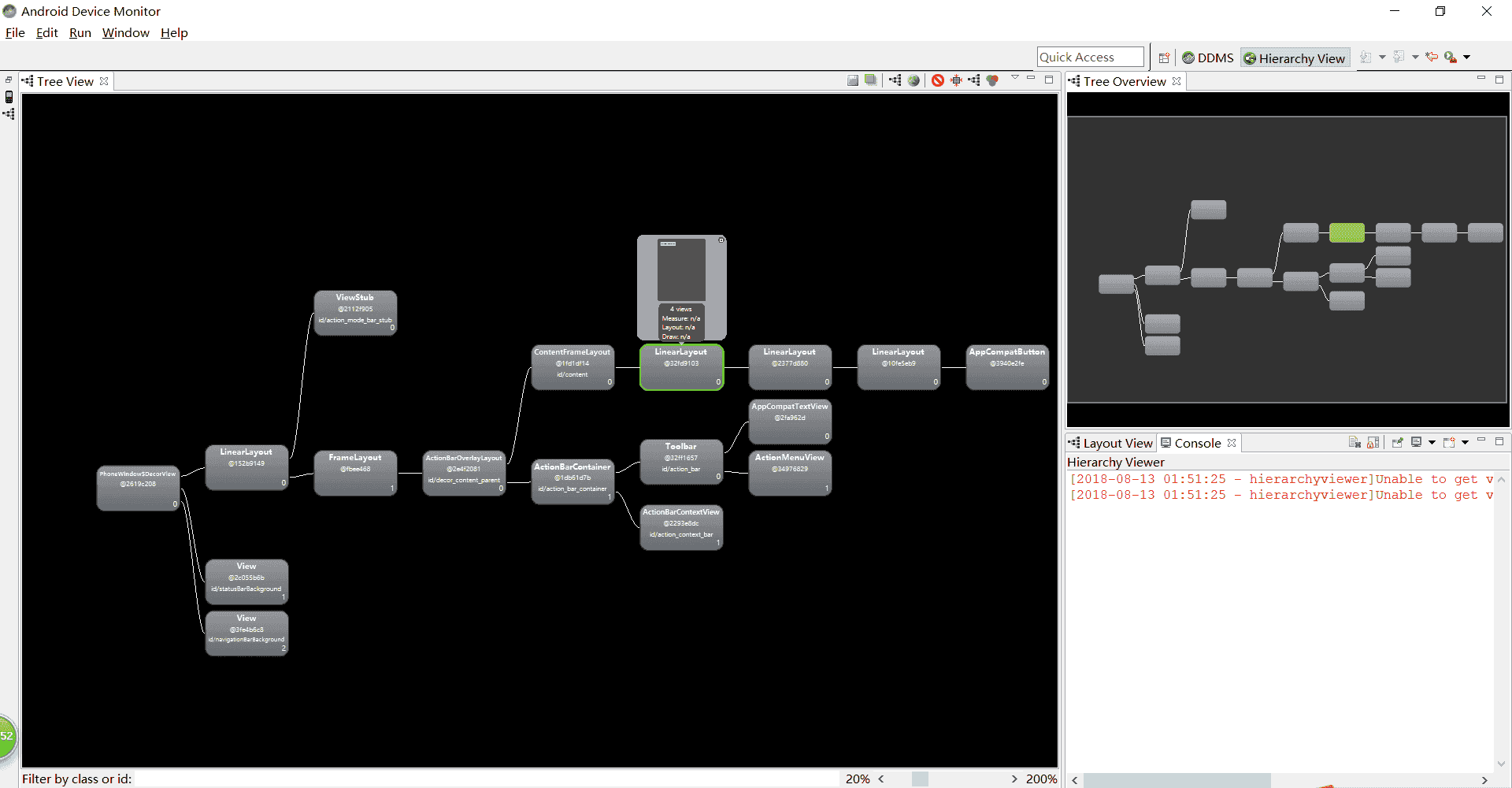

Hierarchy Viewer界面：

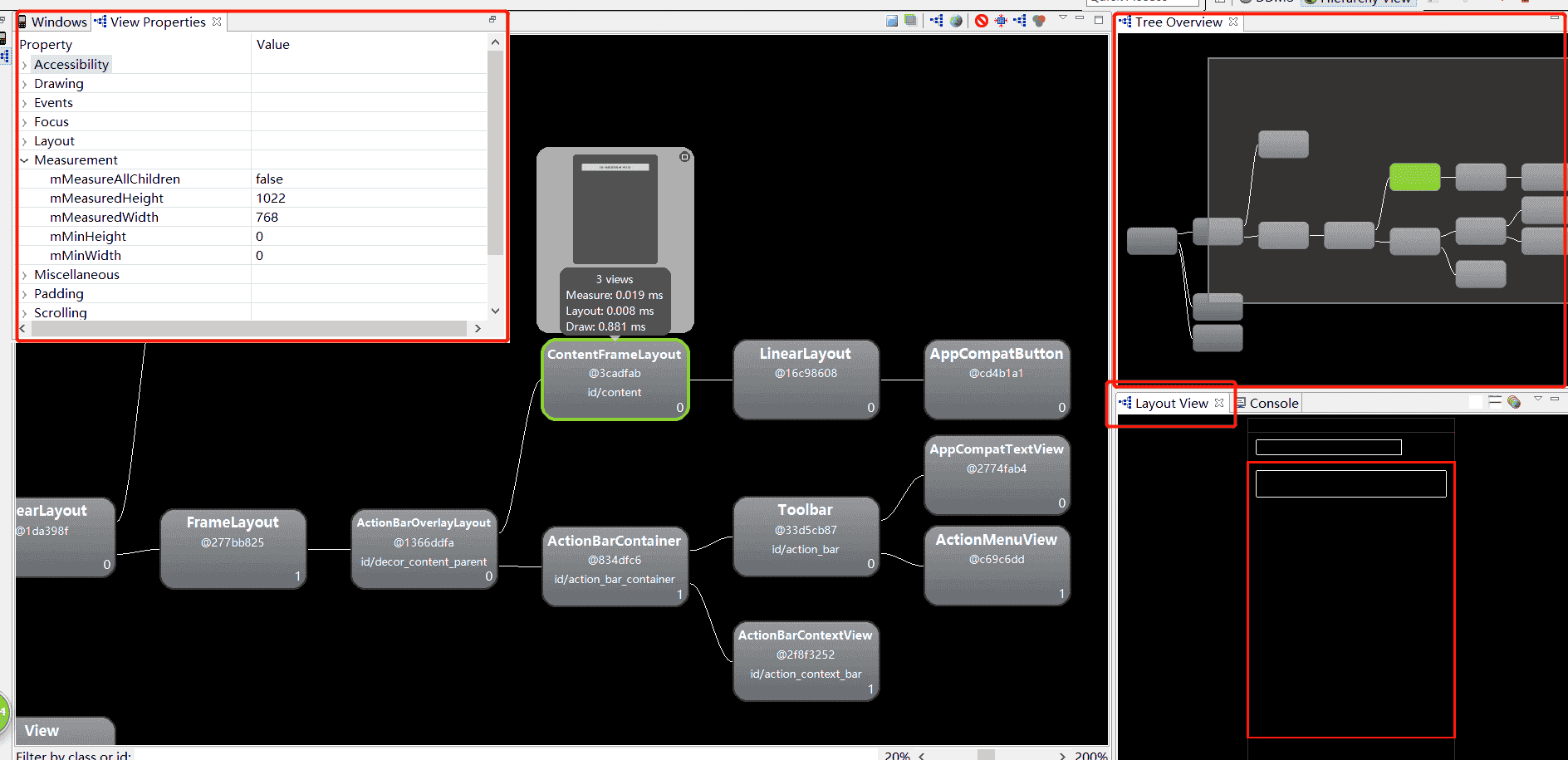

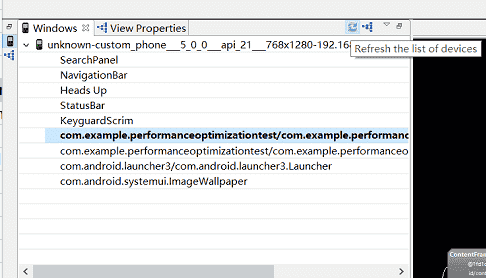

可以双击Windows栏下对应进程进行调试，注意右上角两个按钮分别是“refresh”和“load”的功能键：

为了测试这个工具，我们写了一个非常冗余的布局文件，代码如下：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:orientation="vertical"    android:layout_width="match_parent"    android:layout_height="match_parent"    tools:context="com.example.performanceoptimizationtest.HierarchyViewerTest">    <LinearLayout        android:layout_width="match_parent"        android:layout_height="match_parent">        <LinearLayout            android:layout_width="match_parent"            android:layout_height="match_parent">            <Button                android:layout_width="wrap_content"                android:layout_height="wrap_content"                android:text="hierarchyviewer"/>        </LinearLayout>    </LinearLayout></LinearLayout>

如此可以发现，只用三层LinearLayout嵌套，只装载了一个Button，很显然这些LinearLayout都是冗余的。下面利用工具进行分析：

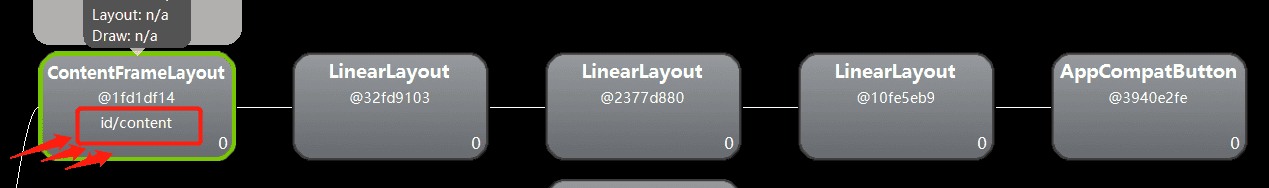

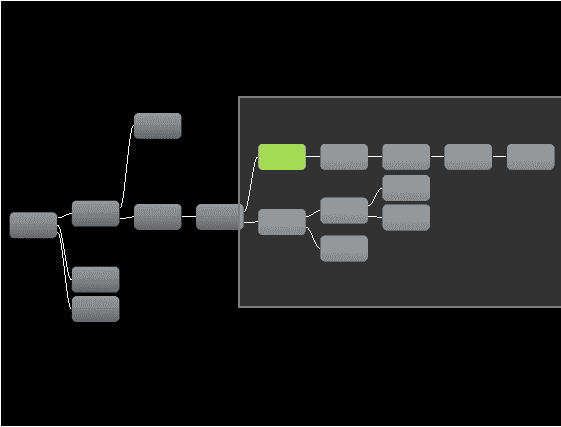

通常情况下，重点关注!!! ID为content的FrameLayout分支，这也是setContentView()所设置的内容，如图：

在这里可以看见三层LinearLayout，而且这三层LinearLayout都没有任何分支。这说明了这些LinearLayout都是可以直接去掉的，这与我们的分析是一样的。

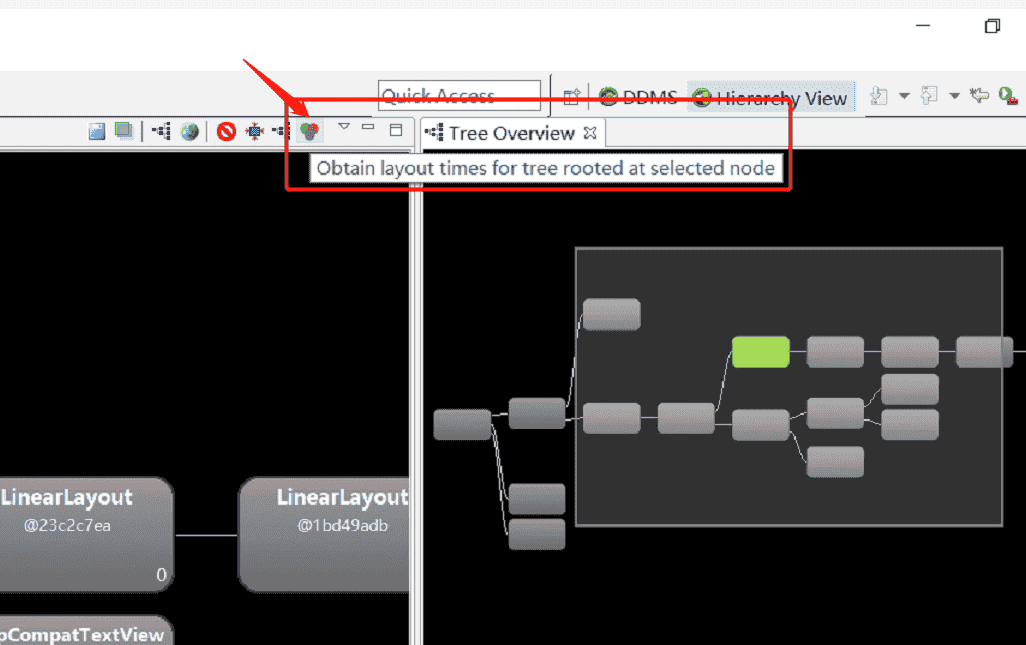

当点击其中一个View的时候，可以显示该View的绘制情况。不过，第一次点击的时候，各种显示时间都将是N/A，需要点击下图中的按钮重新进行计算，才能获取绘制信息：（!!!!!!!有时候会获取失败，这个时候只能关掉模拟器和ADM，重新打开试试了）

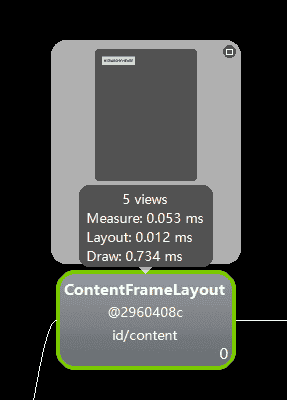

此时即可以知道每个View所绘制的时长，并且系统在下方也给出了三个不同颜色的小圆点，用来表示绘制的效率，绿、黄、红分别代表好、中、差三种不同的绘制效率。

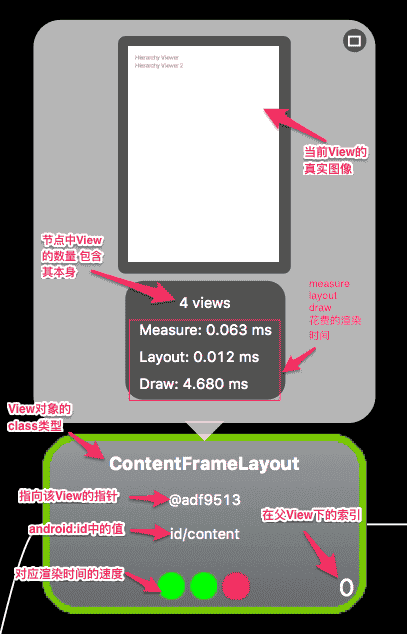

通过Hierarchy Viewer工具，即可以很快地在视图树中找到冗余的布局，从而有目的地优化布局。同时，Hierarchy Viewer工具还可显示很多有用的信息，如下如：

总之，Hierarchy Viewer是进行布局优化的一个非常有用的工具，大家可以在官方API文档或者者各大平台中理解更多详细的过程。
