工作部署流程
- 入场通知
设施到达用户现场以后，项目组通知现场实施团队入场。 - 现场情况确认
? 现场实施团队致电地方项目对接人沟通情况，确认前置节点部署物理环境、互联线材能否提供（部分节点提供互联线材）。
? 如现场环境不明确或者互联线材未提供与用户沟通现场环境、互联所需线材类型及长度，并进行线缆采购
? 互联线材基本情况(1条外部互联7条内部互联，内部互联7条均为网线，1条外部互联根据防火墙上联接入设施接口类型而定)。
? 确认用户实际部署地址以及设施所在位置。 - 预定进场
? 现场环境清晰明确，互联线材具有条件后，与用户预定进场时间。
? 自通知现场实施团队入场至进场时间不得超过3个工作日。
? 理解并遵守用户现场管理规定，避免发生不必要的冲突。 - 现场实施
4.1. 到货验收
? 节点设施共4台分两批发送，《前置节点交付单》跟随设施发送
? 协助用户进行到货验收，核查附件一：《前置节点交付单》资产编号及序列号。
? 提醒用户进行签字盖章，一共两式10份。
4.2. 设施加电检测
? 设施加电检测，确认设施运行正常无故障。
? 如存在设施故障及时通报中心项目接口人。
4.3. 设施上架
根据规划完成设施上架，确保设施安装牢固，部署位置与规划一致。
4.4. 系统连线
? 系统互联基本情况(1条外部互联7条内部互联，内部互联7条均为网线，1条外部互联根据防火墙上联接入设施接口类型而定)。
? 规划互联线缆8条，具体根据附件二：系统连线 进行设施互联。
? 要求所有线缆布线符合规范，线缆布线规整、捆绑有序、强弱分离、标签标记清晰精确。
4.5. 设施配置确认
依据规划部署方案
? 登录所有设施验证登录客户名/密码能否正确。
? 确认IP设置能否与规划地址一致（设施有无装箱发货错误）。
? 各设施管理地址配置能否与规划地址一致。
? 确认防火墙访问策略开放IP地址与规划地址一致。
? 检查各设施网卡能否生效工作正常。
如存在设施发货、装箱、IP设置与规划不符，需要及时通报中心项目接口人，同时按照规划重新设置
4.6. 本地网络环境确认
将调试主机接入本地交换机
? 确认各设施IP 访问能否正常
? 各设施服务端口开放能否正常
? 远程登录能否正常
? 各设施访问网关能否正常
如存在本地网络访问问题，需要现场实施团队排障，网关访问不通问题需要用户现场对接人协调相关网络负责人协助排障。同时及时通报中心项目接口人。
4.7. 网络互访联调
? 上述设施加电检测、设施配置及本地网络环境评测完成无问题后，与中心项目接口人电话获得联络，进行网络互联联调。
? 联调内容以网络互访测试为主，保障各业务系统访问正常。
? 远程网络互访问题需要用户现场对接人协调相关网络负责人协助排障。 - 现场实施结束
? 与中心项目接口人沟通确认各业务访问正常
? 用户确认现场实施已完成
? 签订《现场实施确认单》保留原件并邮寄
? 整理现场物品、垃圾，有序离场。 - 后续工作
填写《现场实施文档》，反馈设施部署位置等信息，反馈现场部署照片（包括：防火墙、交换机、前置机部署位置、设施资产编号、序列号，设施连接接口信息，以及签字后的《现场实施确认单》照片），邮件形式发给中心项目接口人备案。 - 信息回执
前置机安装链接图
更改图中把24--3

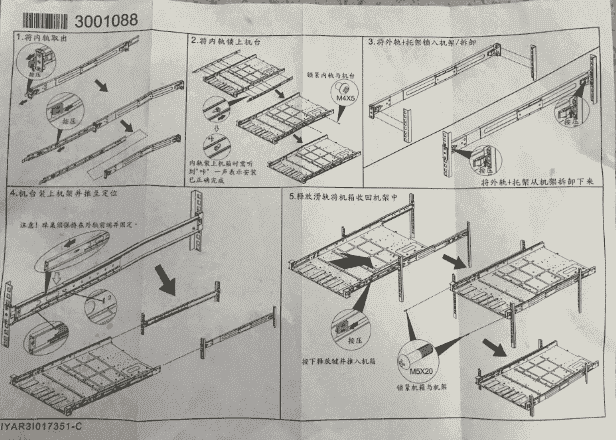

道轨安装文档书
遇到问题，内轨与服务器固定的4个螺丝找不到孔
外轨与机架链接的最长的螺丝，是等服务器推入滑到之后再安装
服务器内含黑块是光驱，直接给用户
8个像U盘的 直接插在防火墙上
交换机配件中有备用电池 ，要提前安装，再上机架
工作遇到问题和处理办法
1假如遇到机器序列号不符，要及时跟中心项目接口人对接
2现场线材不符，及时跟中心项目接口人对接
3网线和电源线连通后，及时跟中心项目接口人测试ip能否可以获取
获取不到你起因，有可能与本地网络设置权限，或者者与网线能否正常有关
假如是前者，及时与机房对接管理员沟通把权限开开
